1.簡介
    為貫徹抗震工作以預防為主的方針，減輕橋梁工程的地霣破壞，保障人民生命財產的安全和減少經濟損 失，更好的發揮公路橋梁運輸在抗震救災中的作用，特設計了本係列抗霣盆式橡膠支座。
    本係列設計適用於基本裂度為8度地區的橋梁用盆式橡膠支座。
    設計依據：
    公路橋涵設計通用規範(JTJ021-89〉；
    公路橋涵鋼結構及木結構設計規範(JTJ025-86);
    公路工程抗震設計規範(JTJ004-89);
    中華人民共和國交通行業標準“公路橋梁盆式橡膠支座”（JT391-1999);
    同濟大學土木工程學院結構工程與防災研究所2002年12月關於“GPZ( I)型盆式橡膠支座抗麻性能霣動台 試驗研究報告”。
2.分類及標記

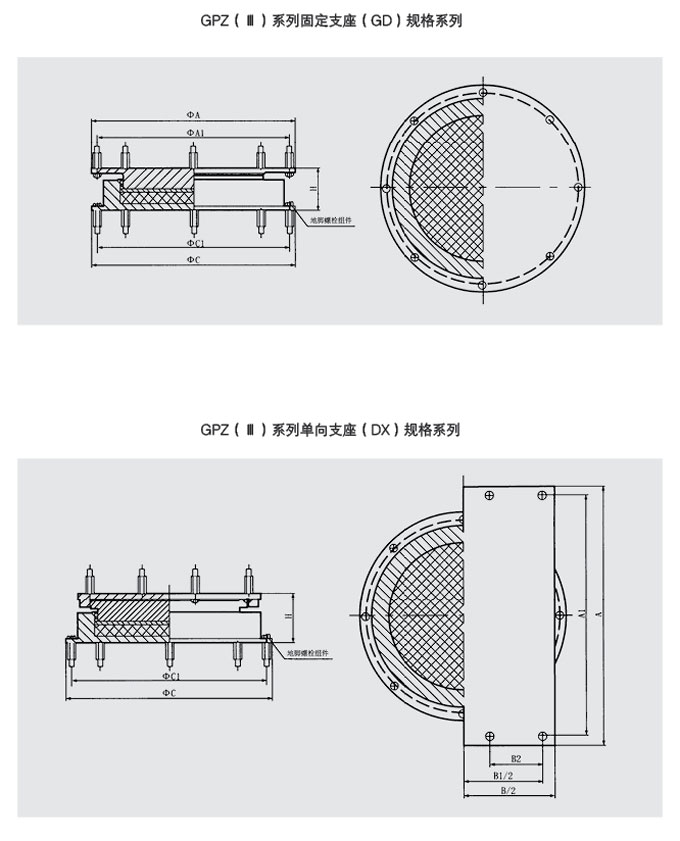

    a.GPZ(BI)係列公路橋梁抗震盆式橡膠支座按其使用時的位移能力分為二類，即單向活動支座具有豎向 轉角功能和單一方向位移功能，代號DX;
    固定支座隻具有豎向轉角功能，代號GD。
    b.GPZ( HI)係列公路橋梁抗震盆式橡膠支座的標記一支座型式，GDR表固定支座；DX代表單向活動支座 一支座允許承載力，單位：MN
    一支座代號，表示GPZ(I)係列公路橋梁抗震盆式橡膠支座 例：GPZ(_)2.5DX
    表示承載力2.5MN的GPZ( I)型單向活動抗震盆式橡膠支座。
    GPZ(BI)1.25GD
    表示承載力1.25MN的GPZ( I)型固定抗震盆式橡膠支座。
3.技術性能

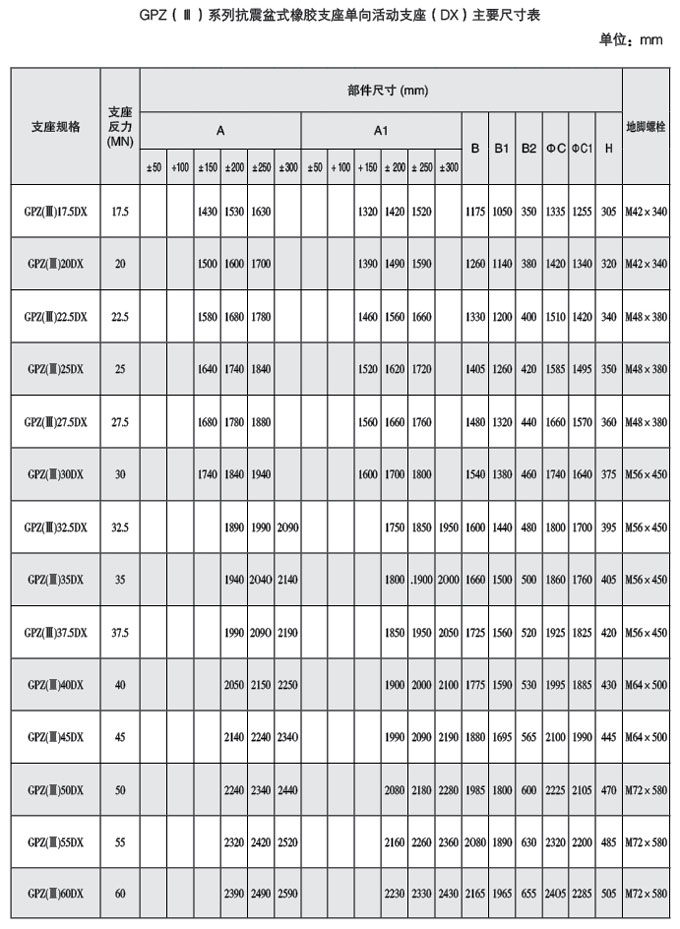

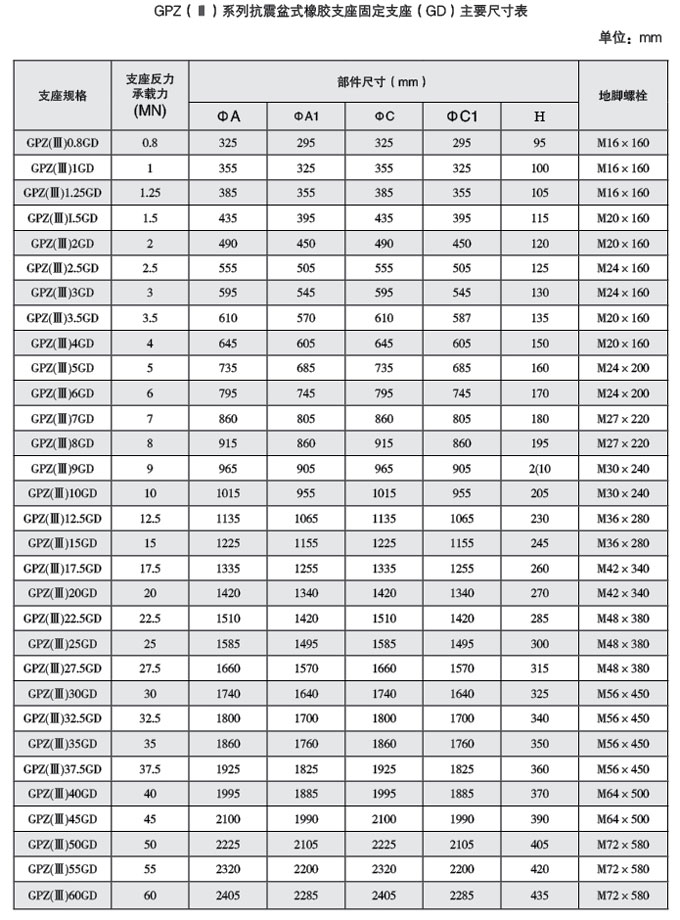

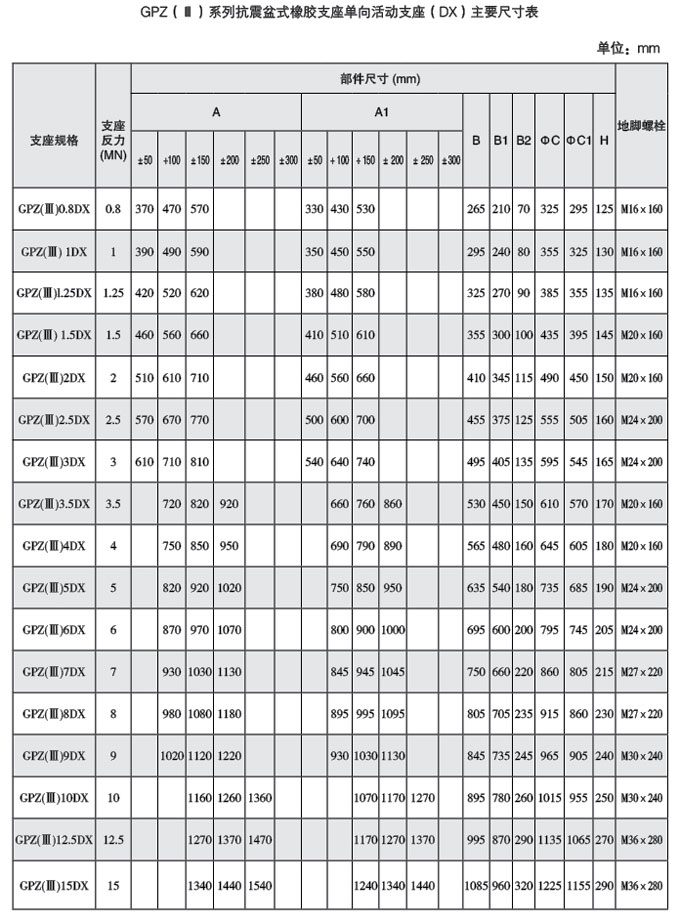

    a.支座設計承載力：0.8-60MN，共分31個規格；
    b.支座的轉角：0.02rad;
    c.單向活動支座設計摩擦係數：抗震支座非地霣時加矽脂潤滑後，常溫型支座設計摩擦係數最小取值為0.03,耐寒型支座設計摩擦係數最小取值為0.06;
    d.支座水平力：抗震型固定支座各方向及抗震型單向活動支座非滑移方向(與導向塊長度方向垂宜)的水 平力，為支座設計承載力的20%。




5.安裝
    采用本係列盆式支座時，支座墊石的混凝土標號不低於C40,考慮安裝和以後更換支座時的方便，墊石 與支座的總高度不宜低於600mm。墊石頂麵四角高度差不得大於2mm。支座與墩台和梁體之間宜采用地腳螵 栓、套簡連接，詳述如下：

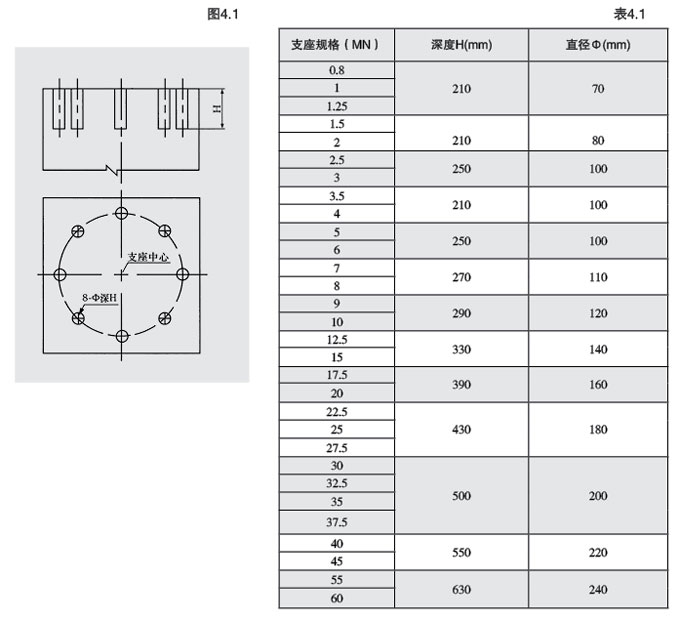

    a.澆注壤台墊石時，在墊石頂麵做出地腳蜾栓套筒預留孔。如圖4.1所示，預留孔深度及直徑見表4.1。
    b.在墊石頂麵支座安裝部位及支座底板上刻畫中心線，以方便支座就位後的校正。
    c.將地腳螺栓穿入頂(底)板並旋入地腳蜾栓套簡內，頂(底)板與螵栓套簡之間應墊上減震橡膠墊圈。
    d.將支座就位並校正位置，校正完畢後用環氧砂漿將預留孔填滿拽實，不能留有空隙。
    e.待環氧砂漿達到設計強度後，再澆注橋麵；澆注完畢，拆除吊裝鉤。
    f.橋麵施工過程中應設置保護裝置防止雜物及灰塵進入支座內部，橋麵澆注完畢後在支座四周安裝防塵 罩，防塵罩不應影響支座的轉動性能。
